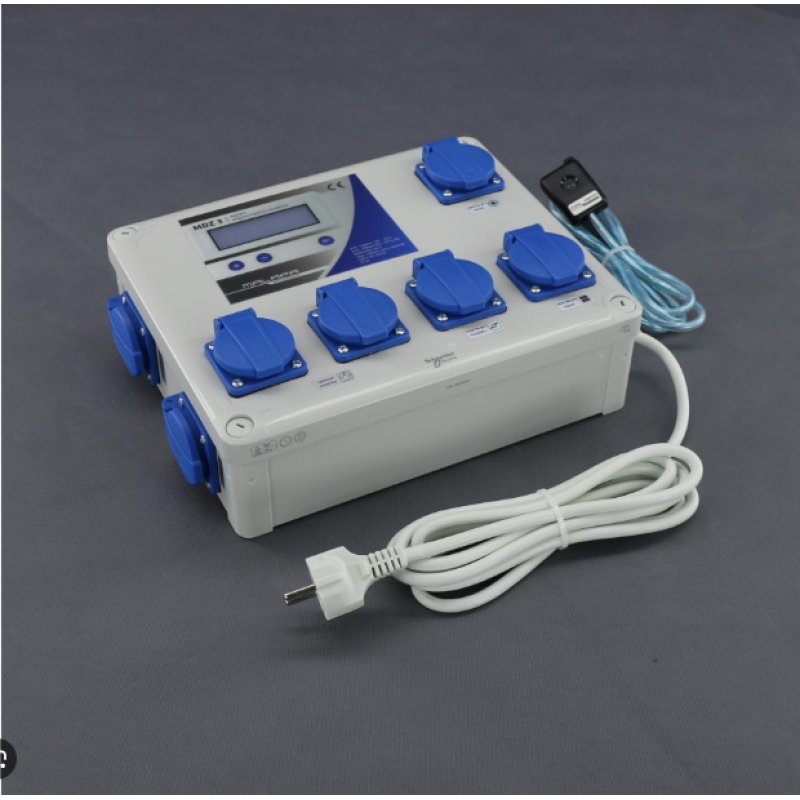

Malapa MDZ3 quadro di distribuzione digitale programmabile

Il quadro elettronico a parete della serie MDZ è destinato a una soluzione completa: alimentazione, commutazione, regolazione, controllo del riscaldamento sia per carico induttivo sia resistivo. Questo apparecchio accende e spegne la presa tramite relè di potenza silenziosi, progettati per le potenze commutate del quadro. Il quadro principale contiene una presa per il riscaldamento controllata da termostato con impostazione della temperatura per il giorno e un'altra per la notte.

Un'altra presa, controllata da termostato insieme a igrostato e regolazione, è destinata all'estrazione/immissione dell'aria, naturalmente con impostazione per il giorno e un'altra per la notte; permette di impostare un diverso numero di giri del ventilatore alla temperatura impostata e un altro al superamento del valore impostato. Per l'alimentazione dell'illuminazione sono disponibili 2 prese commutate controllate da timer, ciascuna caricabile con 1x 1200W (2x 600W).

Le prese commutate hanno un circuito di protezione in caso di interruzione dell'energia elettrica: si riattivano solo dopo 10 minuti dall'interruzione, nel frattempo le lampade si raffreddano e la loro accensione è più semplice. Una presa è controllata da un interruttore a tempo per le pompe: si programma il tempo per l'irrigazione e un altro per la pausa; la frequenza dell'irrigazione può essere diversa di giorno e di notte. Per l'alimentazione degli altri apparecchi il quadro ha integrata una presa non commutata, che è sotto tensione permanente. Termostati e igrostati hanno un'isteresi regolabile.

Il chiaro display LCD a 4 righe ti informa contemporaneamente su temperatura, ora e stato delle uscite (prese). Il processore controlla costantemente ingressi, uscite, collegamento con la sonda e, se necessario, segnala l'errore otticamente e inoltre acusticamente. Backup delle impostazioni. La temperatura è rilevata da un preciso e affidabile sensore digitale DALLAS, che trasmette l'informazione tramite un cavo di prolunga di 1,5 metri. Installazione immediata: per il collegamento alla rete elettrica serve un cavo con spina lungo 5 metri e per il collegamento dei dispositivi servono le prese. L'apparecchio può essere fissato a parete con appositi supporti (inclusi nella fornitura). Funzionamento duraturo e senza errori anche in condizioni estreme, over design.

Utilizzo:

Trova impiego ad es. nel controllo, nel comando regolare delle pompe, nel termostato per il riscaldamento, nell'illuminazione o nell'illuminazione di serre, giardini botanici, terrari, allevamento di animali.

Suddivisione delle prese:

- 2x presa commutata controllata da timer per l'illuminazione (ogni presa max. 1x 1200W o 2x 600W), con protezione contro l'interruzione di corrente (10 minuti)

- 2x presa non commutata sotto tensione permanente

- 1x presa per la pompa (interruttore a tempo) per l'irrigazione - 2 programmi per giorno/ notte, tempo di accensione/ spegnimento impostabile in modo diverso, (max. 2600W)

- 1x presa per il riscaldamento - termostato, 2 programmi per giorno/ notte, isteresi regolabile (max. 2600W)

- 1x presa per il ventilatore (estrazione/ immissione) - igrostato/ termostato con regolazione (con retroazione) numero di giri minimo/ massimo da 0% a 100%, 2 programmi per giorno/ notte, isteresi regolabile (max. 900W)

varianti dei quadri principali MDZ: MDZ1 - base MDZ2 - in più timer digitale per il controllo regolare delle pompe di irrigazione, 2 programmi per giorno/ notte MDZ3 - in più timer digitale per il controllo regolare delle pompe di irrigazione, 2 programmi per giorno/ notte + igrostato/ termostato combinato con regolazione per il ventilatore; ampliamento con quadri aggiuntivi MZP:

Ogni quadro principale digitale programmabile può controllare i quadri aggiuntivi MZP1, MZP2, MZP3. I quadri aggiuntivi si differenziano per il numero di prese e per il collegamento alla rete. Un quadro principale può controllare fino a 20 quadri ausiliari. vantaggi: le impostazioni vengono memorizzate anche dopo un'interruzione dell'energia elettrica, modifiche rapide alle impostazioni e misurazione precisa di tutte le grandezze, consumo minimo, temperatura continua senza oscillazioni, clima gradevole, minore sollecitazione meccanica/ termica dei componenti meccanici, elevato grado di protezione dell'apparecchio, la comunicazione con la sonda avviene a tensione di sicurezza.

Un apparecchio che non funziona non consuma nemmeno energia elettrica. installazione: la sonda sul cavo può rilevare la temperatura in un altro ambiente o nella distribuzione dell'aria rispetto a dove è collocato l'apparecchio. Nell'ambiente consigliamo di collocare la sonda a ca. 1,5m dal suolo in un punto con buona circolazione dell'aria, non collocare la sonda vicino a fonti di calore radiante. isteresi: differenza di temperatura o di umidità, ovvero inerzia, con cui l'apparecchio si accende e si spegne. deumidificazione - ad es. se l'isteresi è 1%RH e l'umidità richiesta è 20%RH, l'igrostato si spegne a 21%RH e si riaccende a 20%RH. umidificazione - ad es. se l'isteresi è 1%RH e l'umidità richiesta è 20%RH, l'igrostato si spegne a 19%RH e si riaccende a 20%RH. riscaldamento - ad es. se l'isteresi è 1°C e la temperatura richiesta è 20°C, il termostato si spegne a 21°C e si riaccende a 20°C. raffreddamento - ad es. se l'isteresi è 1°C e la temperatura richiesta è 20°C, il termostato si spegne a 19°C e si riaccende a 20°C.

Su vostra richiesta forniamo anche altre varianti

Dati tecnici del quadro digitale MDZ3:

alimentazione - 230V AC 50Hz

carico massimo - resistivo 3600W (16A)

2x presa commutata - complessivamente 2x 1200W o 4x 600W di carico induttivo (ogni presa max. 1x 1200W o 2x 600W), circuito di protezione per la protezione delle lampade (10 minuti)

2x prese non commutate sotto tensione permanente

1x presa per la pompa (interruttore a tempo) - 2 programmi per giorno/ notte, tempo di accensione/ spegnimento impostabile in modo diverso da 1 secondo a 24 ore, massimo 2600W 1x presa per il riscaldamento - termostato, 2 programmi giorno/ notte, massimo 2600W 1x presa per il ventilatore (estrazione/ immissione) - termostato + igrostato con regolazione (con retroazione) numero di giri minimo/ massimo da 0% a 100%, 2 programmi per giorno/ notte, massimo 900W

sonda di temperatura - digitale calibrata - del produttore DALLAS

lunghezza della sonda - 1,5 metri

dimensioni della sonda - 50mm x 36mm x 15mm

display LCD - 4 righe pulsanti di comando - 3x (+ - SET) intervallo di temperatura/ umidità - da 0° a 100°C, da 0% a 100%RH temperatura/ umidità di lavoro della sonda da 0° a 80°C, da 0% a 100%RH (senza condensa) isteresi di temperatura/ umidità - da 1° a 10°C, da 1% a 10%RH tolleranza di temperatura/ umidità +-0,25°C, +-3%RH tolleranza dell'ora +-2 minuti/ mese backup dell'ora - batteria 100 ore

backup dei dati - 35 anni

uscita per quadro aggiuntivo - sì

protezione - termica (prese commutate)

menu elettronico - ceco (su richiesta tedesco, inglese, spagnolo)

cavo di alimentazione con spina - 3 metri

montaggio - a parete (supporti)

peso totale - 2320g

dimensioni - lunghezza 225, larghezza 180, altezza 100mm temperatura di lavoro da -20° a 70°C

umidità di lavoro - da 0% a 90%RH (senza condensa)

temperatura di conservazione - da 0° a 45°C

grado di protezione - IP44

scatola - ABS RoHS
